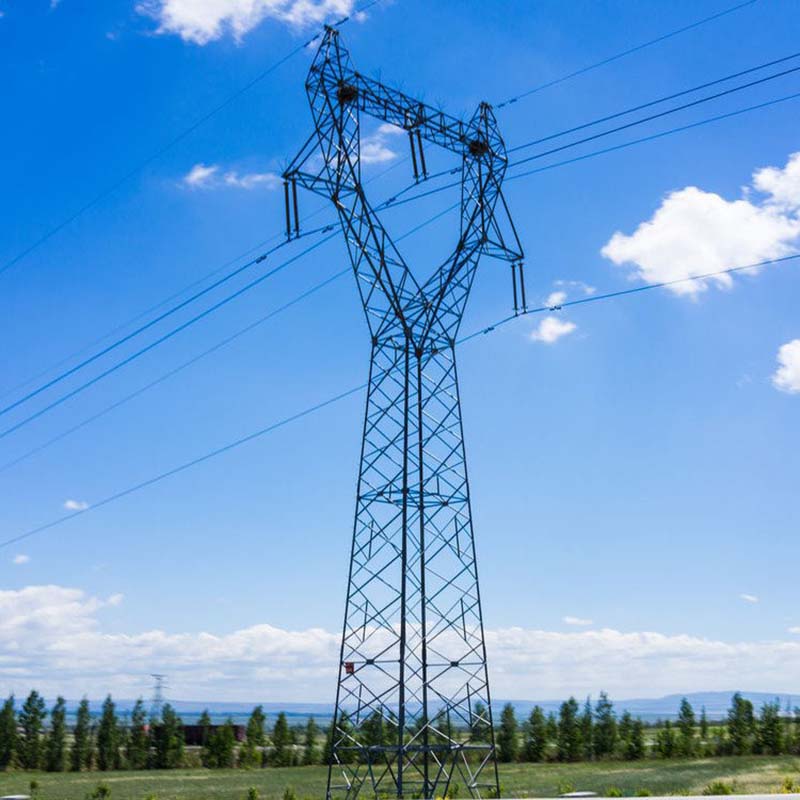

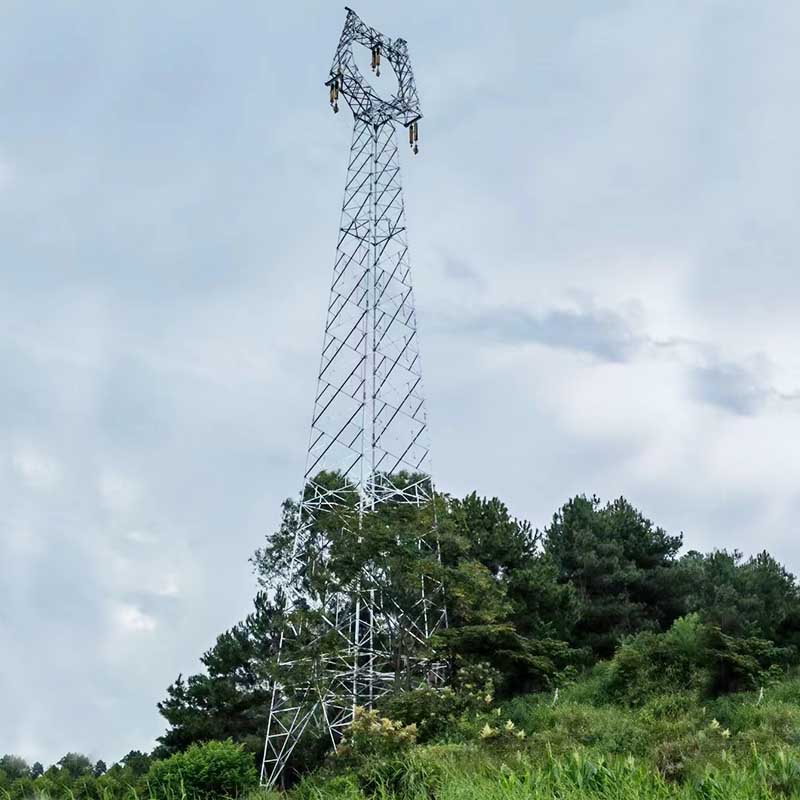

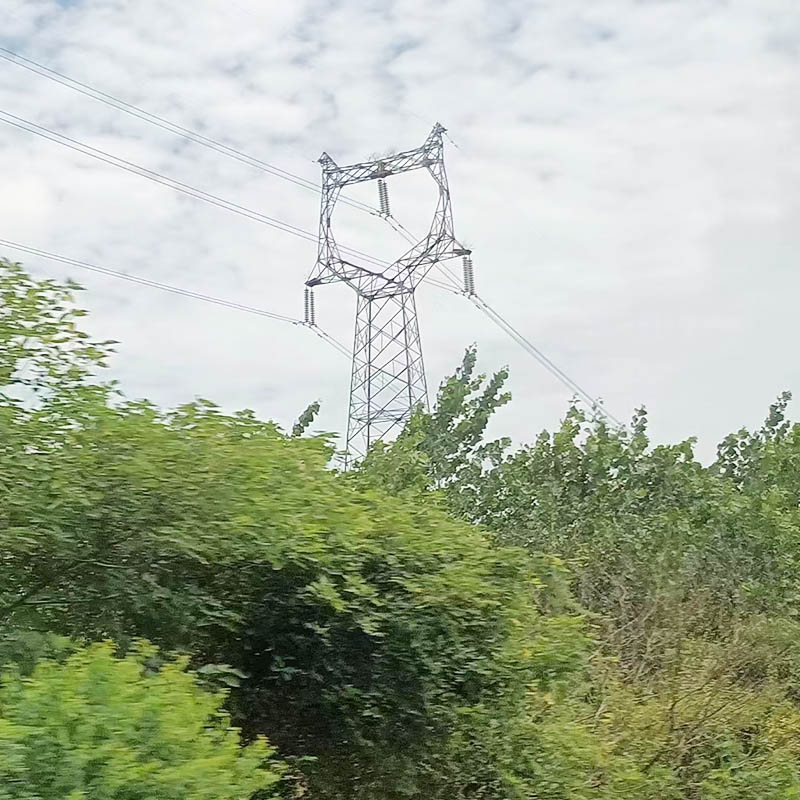

โครงสร้างเหล็กเสาไฟฟ้าแรงสูง

Xuteng Iron Tower เป็นหนึ่งในผู้ผลิตทาวเวอร์ไฟฟ้าแรงสูงโครงสร้างเหล็กและซัพพลายเออร์ในประเทศจีนที่สามารถขายส่งทาวเวอร์ไฟฟ้าแรงสูงโครงสร้างเหล็ก เราสามารถให้บริการอย่างมืออาชีพและราคาที่ดีกว่าสำหรับคุณ หากคุณสนใจหอไฟฟ้าแรงสูงโครงสร้างเหล็กโปรดติดต่อเรา เราปฏิบัติตามคุณภาพ มั่นใจได้เลยว่า ราคาของจิตสำนึก การบริการที่ทุ่มเท

ขั้นตอนสำหรับการออกแบบหอไฟฟ้าแรงสูงโครงสร้างเหล็ก:

1. ยืนยันหรือเลือกสภาวะอุตุนิยมวิทยา ตัวนำ และเกรดของสายดิน

2. วางแผนประเภทหอคอยตามแผนผังประเภทหอคอยหรือระดับแรงดันไฟฟ้าและสภาพเส้นทางที่กำหนด

3. การประสานงานของฉนวน

4. วาดวงกลมระยะห่างทางไฟฟ้าและเสนอสภาวะโหลด

5. วางแผนและออกแบบหัวหอตามวงกลมระยะห่างทางไฟฟ้า

6. กรอกไดอะแกรมบรรทัดเดียวสำหรับการเลือกหอคอยทั้งหมดตามการวางแผนประเภทหอคอย (รวมถึงความสูงในการเรียกต่างๆ)

7. ดำเนินการรวมโหลด

8. ป้อนพารามิเตอร์ทั้งหมดของประเภททาวเวอร์ตามความต้องการของซอฟต์แวร์คำนวณทาวเวอร์

9. วาดแผนภูมิคำสั่งตามผลการคำนวณประเภทหอคอย

10. กรอกไดอะแกรมโครงสร้างตามไดอะแกรมคำสั่ง

การคำนวณและการวิเคราะห์แรงภายในของโครงสร้างหอสายส่งจะขึ้นอยู่กับกลศาสตร์แบบคลาสสิกทั้งหมด ซึ่งได้แก่ "กลศาสตร์เชิงทฤษฎี" "กลศาสตร์โครงสร้าง" และ "กลศาสตร์วัสดุ" ดังนั้นโครงสร้างหอสายส่งจึงถือเป็นโครงสร้างหอเชิงพื้นที่ที่ประกอบด้วยสมาชิกที่พูดชัดแจ้งในอุดมคติ

โหลดทาวเวอร์

มันสามารถแบ่งออกเป็น:

โหลดถาวร: น้ำหนักของหอคอย ตัวนำ ข้อต่อ ฉนวน และอุปกรณ์คงที่อื่น ๆ

โหลดที่แปรผันได้: โหลดลม, โหลดไอซิ่ง, ความตึงของสายไฟ, โหลดชั่วคราวสำหรับการก่อสร้างและการบำรุงรักษา

โหลดพิเศษ: โหลดที่เกิดจากสายไฟขาด, โหลดที่เกิดจากแผ่นดินไหว

ตามทิศทางของการออกฤทธิ์สามารถแบ่งออกเป็น:

โหลดด้านข้าง: โหลดลม, โหลดมุม

โหลดตามยาว: โหลดลม, โหลดแรงดึง

โหลดแนวตั้ง: โหลดแรงโน้มถ่วง
